उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| संपर्क सामग्री: | ताँबा | उत्पाद शृंखला: | ऊर्जा भंडारण कनेक्टर |
|---|---|---|---|
| इन्सुलेशन सामग्री: | प्लास्टिक | कार्य तापमान: | -40 ° C ~ 125 ° C |
| क्रम संख्या: | सी-टाइप कॉपर बसबार कनेक्टर | DIMENSIONS: | तकनीकी ड्राइंग का संदर्भ लें |
| ज्वाला मंदक रेटिंग: | UL94-VO | अनुकूलित करने योग्य: | वायर गेज, बाहरी केबल की लंबाई/आकार, अन्य सहायक उपकरण। |

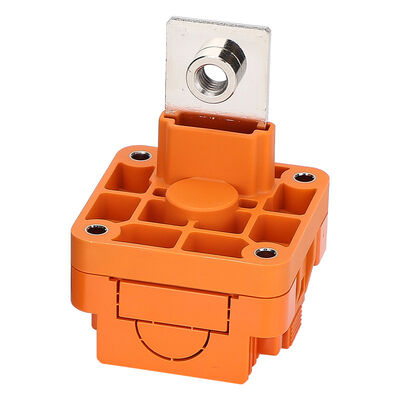

ऊर्जा भंडारण प्रणालियों के लिए 1500 वी डीसी 350 ए उच्च वोल्टेज इंटरलॉक टर्मिनल कनेक्टर
350A HVIL टर्मिनल कनेक्टर विवरण

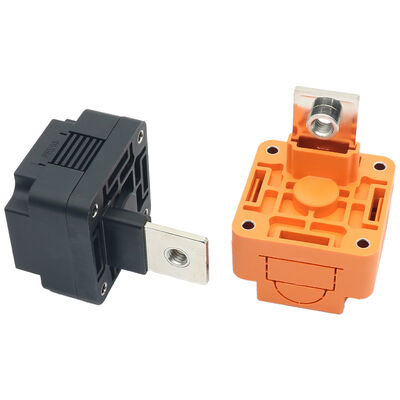

जो एक मजबूत, रंग-कोडेड (काला/नारंगी) डीसी पावर कनेक्टर है जो ऊर्जा भंडारण और नई ऊर्जा प्रणालियों में सुरक्षित, उच्च-वर्तमान, उच्च-वोल्टेज कनेक्शन के लिए डिज़ाइन किया गया है।इसमें बेहतर चालकता के लिए तांबे के संपर्क हैं, ज्वाला retardant V0 प्लास्टिक इन्सुलेशन, और एक IP54 रेटेड आवास. 1500V DC और 350A अधिकतम वर्तमान के लिए रेटेड,यह खराब वातावरण (-40°C से 125°C) में विश्वसनीय प्रदर्शन प्रदान करता हैयह बैटरी पैक, इन्वर्टर और बिजली वितरण इकाइयों के लिए आदर्श है।
#कीवर्ड
उच्च वोल्टेज कनेक्टर, 350A कनेक्टर, एचवी इंटरलॉक कनेक्टर, ऊर्जा भंडारण कनेक्टर, नई ऊर्जा कनेक्टर, बैटरी कनेक्टर, ईवी उच्च वोल्टेज टर्मिनल, बसबार कनेक्टर, डीसी पावर कनेक्टर,HVIL कनेक्टरऊर्जा भंडारण प्रणालियों के लिए 1500V DC 350A उच्च वोल्टेज इंटरलॉक कनेक्टर, IP54 रेटेड 350A तांबा बसबार उच्च वोल्टेज टर्मिनल -40°C से 125°C,सी प्रकार का तांबा पंक्ति कनेक्टर लौ retardant V0 CE प्रमाणित, नई ऊर्जा बैटरी पैक के लिए 350A HVIL कनेक्टर, काले नारंगी कुंजी उच्च वोल्टेज डीसी टर्मिनल कनेक्टर
कम्पैक्ट करने योग्य विशेषताएं
पैरामीटर चार्ट
| पैरामीटर | विनिर्देश |
| नामित वोल्टेज | 1500 वी डीसी |
| रेटेड करंट | 350 ए मैक्स |
| डायलेक्ट्रिक शक्ति | 5000 वी एसी (50 हर्ट्ज) 1 मिनट के लिए, कोई ब्रेकडाउन नहीं, कोई चाप नहीं रिसाव वर्तमान ≤5mA |
| इन्सुलेशन प्रतिरोध | ≥5000MΩ (सामान्य) ≥20MΩ (नामी गर्मी), जो परीक्षण वोल्टेज अधिकतम 1500V DC |
| ऑपरेटिंग तापमान | -40°C ~ +125°C |
| भंडारण तापमान | -5°C ~ +30°C |
| सापेक्ष आर्द्रता | 5% ~ 95% (25°C पर) |
| नमक छिड़काव प्रतिरोध | 48 घंटे |
| सुरक्षा की डिग्री | IP54 |
| कंपन की आवश्यकता | QC/T 1067.1-2017 ऑटोमोटिव स्तर |
| आघात की आवश्यकता | 30g अधिकतम त्वरण, 18ms की अवधि (अर्ध-साइनस पल्स तरंग रूप) |

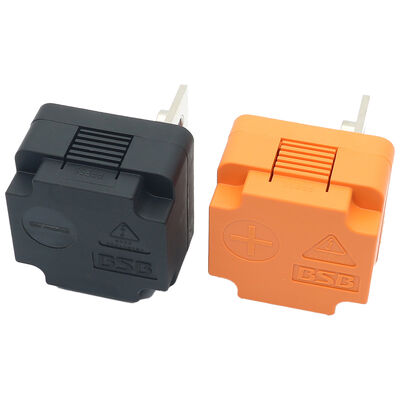

| कुंजीकरण / संभोग रोकथाम | रंग-कोडेड (काला/नारंगी), जो गलत संभोग को रोकता है |
| संपर्क सामग्री | उच्च चालकता तांबा |
| आवास / इन्सुलेशन सामग्री | लौ प्रतिरोधी प्लास्टिक |
| दहनशीलता रेटिंग | UL94V0 |
| प्रमाणन | सीई |
स्थापित करने की विधि --- पैनल/सतह माउंट स्थापना

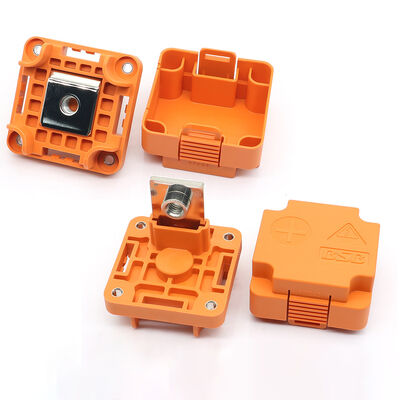

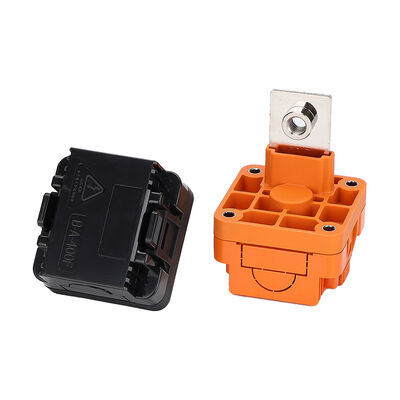

नारंगी आवरण को उपकरण पैनल या आवरण पर चार कोने माउंटिंग छेदों का उपयोग करके शिकंजा के साथ तय किया जाता है।एकीकृत धातु टर्मिनल (थ्रेडेड स्टड या शीर्ष पर छेद के माध्यम से छेद) एक तांबे की बसबार या बिजली केबल लुग के लिए सीधे बोल्ट है. काला संभोग कनेक्टर एक सुरक्षित प्रेस-फिट/स्नैप-इन कनेक्शन (लेबल) के साथ नारंगी आधार में सम्मिलित होता है। रंग-कोडेड कुंजीकरण सही ध्रुवीयता सुनिश्चित करता है और गलत संभोग को रोकता है।मानक फास्टनरों के अलावा किसी विशेष उपकरण की आवश्यकता नहीं है.
अनुप्रयोग परिदृश्य
