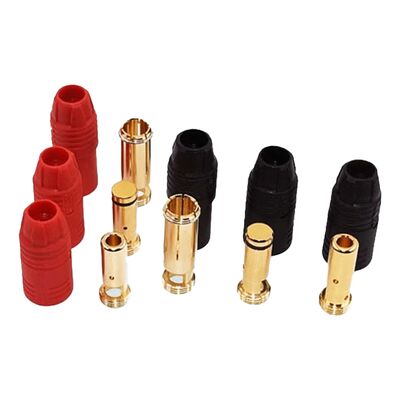

आरसी कारों और कृषि ड्रोन के लिए एएस150 एंटी-स्पार्क 110 ए हाई-करंट कनेक्टर 7 मिमी प्लग

AS150 एंटी-स्पार्क 110A हाई-करंट कनेक्टर 7mm प्लग आरसी कार और कृषि ड्रोन के लिए


QS8-S एंटी-स्पार्क कनेक्टर एक हेवी-ड्यूटी, हाई-करंट पावर कनेक्टर है जिसे मांग वाली बैटरी और पावर वितरण अनुप्रयोगों के लिए इंजीनियर किया गया है। इसमें एक एकीकृत एंटी-स्पार्क तंत्र (लोड के तहत सुरक्षित मेटिंग के लिए बिल्ट-इन रेसिस्टर के साथ), गोल्ड-प्लेटेड ब्रास संपर्क और एक मजबूत नायलॉन कंपोजिट हाउसिंग है, यह उच्च वोल्टेज और करंट स्तरों पर भी विश्वसनीय, स्पार्क-मुक्त कनेक्शन प्रदान करता है। एक फूल-प्रूफ, ध्रुवीकृत बुलेट-स्टाइल कनेक्टर (8 मिमी व्यास पिन) के रूप में डिज़ाइन किया गया है, यह आकस्मिक रिवर्स पोलरिटी को रोकता है और आर्किंग को कम करता है, जिससे यह उच्च-शक्ति प्रणालियों के लिए आदर्श है जहां सुरक्षा और स्थायित्व महत्वपूर्ण हैं।


मुख्य विशेषताएं और लाभ

1. सच्चा एंटी-स्पार्क सुरक्षा: बिल्ट-इन 5.1Ω रेसिस्टर लोड के तहत कनेक्शन के दौरान खतरनाक आर्किंग को समाप्त करता है - मानक XT90/XT60 कनेक्टर्स की तुलना में सुरक्षित।
2. अल्ट्रा-हाई करंट क्षमता:110A निरंतर (कुछ प्रयोगशालाओं द्वारा 130A–180A तक रेटेड), 10 सेकंड के लिए 300A–500A पीक - हाई-पावर यूएवी और ई-मोबिलिटी के लिए एकदम सही।
3. प्रीमियम सामग्री:गोल्ड-प्लेटेड ब्रास पिन (कम प्रतिरोध ≤0.5mΩ), PA66 नायलॉन + फाइबर हाउसिंग (UL94 V0 फ्लेम रिटार्डेंट), तापमान रेंज -30°C से +150°C (अल्पकालिक 200°C तक)।
4. फूल-प्रूफ और कंपन-प्रतिरोधी:असममित अंडाकार/चौकोर हाउसिंग रिवर्स इंसर्शन को रोकता है और उच्च-कंपन वातावरण के लिए यांत्रिक लॉकिंग प्रदान करता है।
5. लंबी सेवा जीवन:न्यूनतम टूट-फूट के साथ 1000+ मेटिंग चक्र; आग के जोखिम को काफी कम करता है और बैटरी/ईएससी जीवनकाल बढ़ाता है।
6. कॉम्पैक्ट और हल्का:प्रति पुरुष+महिला सेट केवल ~36–41g, तंग जगहों में एकीकृत करना आसान है।

AS150-M / AS150-F पैरामीटर तुलना पत्र





AS150 एंटी-स्पार्क कनेक्टर के लिए इंस्टॉलेशन गाइड

• तार तैयार करें:8AWG सिलिकॉन तार से 8-10mm इन्सुलेशन को छीलें। साफ संपर्क के लिए तारों को सोल्डर से टिन करें।
• बुलेट सोल्डर करें:खुले सोल्डर कप (5 मिमी व्यास) में तार डालें। 150-200W सोल्डरिंग आयरन का उपयोग करें; कप को गर्म करें और सोल्डर को समान रूप से प्रवाहित करें। हाउसिंग को ज़्यादा गरम करने से बचें।
• हाउसिंग असेंबल करें:गोल्ड-प्लेटेड बुलेट को पुन: प्रयोज्य नायलॉन हाउसिंग (लाल सकारात्मक के लिए, काला नकारात्मक के लिए) में स्लाइड करें। एंटी-स्पार्क पुरुष पिन (रेसिस्टर के साथ छोटा) सुरक्षित मेटिंग के लिए पहले जुड़ता है।
• स्लीव सुरक्षित करें:पूर्ण इन्सुलेशन और स्ट्रेन रिलीफ के लिए फायर-प्रूफ कनेक्टर स्लीव/हीट-श्रिंक पर स्नैप करें।
• कनेक्शन का परीक्षण करें:पुरुष और महिला को मेट करें; सुनिश्चित करें कि यांत्रिक लॉक संलग्न हो। निरंतरता परीक्षण और लोड परीक्षण करें (कम करंट पर शुरू करें)।
• यूएवी एकीकरण:ज़िप टाई के साथ केबल सुरक्षित करें; गर्मी स्रोतों से दूर रूट करें। AS150U के लिए, सिग्नल पिन का उपयोग करने पर वाटरप्रूफ रिंग जोड़ें।
• सुरक्षा नोट:सोल्डरिंग से पहले हमेशा पावर डिस्कनेक्ट करें। नियंत्रित वातावरण में लोड के तहत परीक्षण करें।

परिदृश्य अनुप्रयोग


• यूएवी / औद्योगिक ड्रोन और कृषि स्प्रेयर: हाई-वोल्टेज बैटरी पावर लाइनें (6S–20S LiPo/Li-ion)।
• आरसी हॉबी और रेसिंग वाहन: बड़े पैमाने पर आरसी कार, नाव, हवाई जहाज और एफपीवी ड्रोन जिन्हें 100A+ करंट की आवश्यकता होती है।
• ई-मोबिलिटी: इलेक्ट्रिक बाइक, स्कूटर, मोटरसाइकिल और फोर्कलिफ्ट।
• रोबोटिक्स और ऑटोमेशन: हाई-पावर सर्वो/रोबोट पावर वितरण।
• ऊर्जा भंडारण और DIY परियोजनाएं: सौर इन्वर्टर, ई-बाइक रूपांतरण, कस्टम बैटरी पैक और हाई-डिस्चार्ज LiPo सेटअप।
• कोई भी हाई-करंट, हाई-वोल्टेज सिस्टम जहां स्पार्क-फ्री, वाइब्रेशन-प्रूफ कनेक्शन आवश्यक हैं।
