| उत्पाद का प्रकार: | ऊर्जा भंडारण कनेक्टर | शृंखला: | Φ6.0 श्रृंखला |
|---|---|---|---|
| संपर्क प्रकार: | रंग | लिंग: | प्लग एवं सॉकेट (पुरुष/महिला) |
| संपर्क व्यास: | 6.0 मिमी | केबल आकार सीमा: | 10/16/25 मिमी² |
| पिनों की संख्या: | सिंगल पिन (पावर) | परिरक्षण: | गैर परिरक्षित |
| उंगली की सुरक्षा: | आईपी2एक्सबी | संपर्क सामग्री: | कॉपर मिश्र धातु (विशिष्ट) |
| संपर्क चढ़ाना: | सिल्वर प्लेटेड/अनुकूलन योग्य | माउन्टिंग का प्रकार: | केबल से केबल/केबल से पैनल |
| प्रमाणन: | CE / RoHS (if applicable) | आवेदन: | ऊर्जा भंडारण/बैटरी/सौर/ईवी |

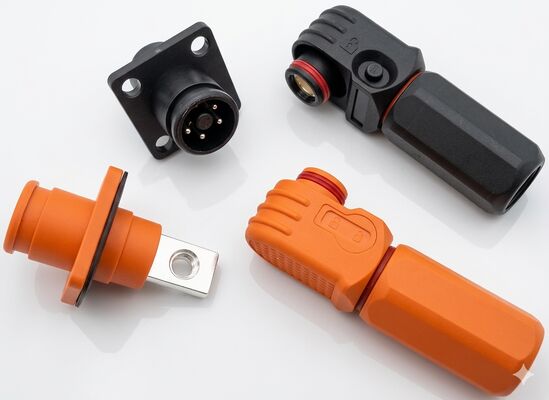

Φ6.0 ऊर्जा भंडारण कनेक्टर 1500V DC 120A IP67 हाई करंट पावर कनेक्टर
उत्पाद की परिभाषा
दΦ6.0 श्रृंखला ऊर्जा भंडारण कनेक्टरएक उच्च प्रदर्शन बिजली इंटरकनेक्शन समाधान है जो ऊर्जा भंडारण प्रणालियों (ईएसएस), बैटरी पैक और उच्च वोल्टेज डीसी अनुप्रयोगों के लिए डिज़ाइन किया गया है। कठोर वातावरण के तहत विश्वसनीयता के लिए डिज़ाइन किया गया है,यह 1500V DC और 120A तक की धाराओं का समर्थन करता है, जो कि IP67 सुरक्षा के साथ जुड़ा हुआ है, सुरक्षित, स्थिर और लंबे समय तक चलने वाले विद्युत कनेक्शन सुनिश्चित करना।
| पद | विनिर्देश |
| श्रृंखला | Φ6.0 श्रृंखला ऊर्जा भंडारण कनेक्टर |
| 1संभोग चक्र | ≥ 500 चक्र |
| 2केबल रेंज | 10 / 16 / 25 मिमी2 (गैर-बचत केबल) |
| 3सम्मिलन / निकासी बल | < 100 एन |
| 4नामित वोल्टेज | 1500 वी डीसी |
| 5रेटेड करंट | 60 ए / 100 ए / 120 ए |
| 6इन्सुलेशन प्रतिरोध | > 2000 एमओएम |
| 7. वोल्टेज का सामना करें | 3000 वी एसी |
| 8सुरक्षा रेटिंग | IP67 (साथी की स्थिति) |
| 9. उंगलियों की सुरक्षा | IP2XB |
| 10ऑपरेटिंग तापमान | -40°C ~ +125°C |
प्रमुख विशेषताएं
6व्यापक केबल संगतताः10 / 16 / 25 मिमी2 गैर-बचत केबलों का समर्थन करता है
7. सुरक्षित स्पर्श सुरक्षाःIP2XB उंगलियों की सुरक्षा मानक को पूरा करता है
8अत्यधिक तापमान प्रतिरोधः-40°C से +125°C तक काम करता है
9सुरक्षित कनेक्शनःस्थिर और उपयोगकर्ता के अनुकूल संचालन के लिए सम्मिलन/निष्कासन बल <100N
| पुरुष | भाग संख्या | विनिर्देश | रंग |
| RT11.00102-00A | RT-A6-K-001A (काला) 120A 25 मिमी2 | PA66-G15 (काला) | |
| RT11.00103-00A | RT-A6-K-001B (नारंगी) 120A 25 मिमी2 | PA66-G15 (नारंगी) | |
| RT11.00104-00A | RT-A6-K-001C (लाल) 120A 25 मिमी2 | PA66-G15 (लाल) | |
| RT11.00148-00A | RT-A6-K-001A (काला) 100A 16 मिमी2 | PA66-G15 (काला) | |
| RT11.00149-00A | RT-A6-K-001B (नारंगी) 100A 16 मिमी2 | PA66-G15 (नारंगी) | |
| RT11.00150-00A | RT-A6-K-001C (लाल) 100A 16 मिमी2 | PA66-G15 (लाल) | |
| RT11.00151-00A | RT-A6-K-001A (काला) 60A 10 मिमी2 | PA66-G15 (काला) | |
| RT11.00152-00A | RT-A6-K-001B (नारंगी) 60A 10 मिमी2 | PA66-G15 (नारंगी) | |
| RT11.00153-00A | RT-A6-K-001C (लाल) 60A 10 मिमी2 | PA66-G15 (लाल) |
| स्त्री | भाग संख्या | विनिर्देश | रंग |
| RT11.00105-00A | RT-A6-J-001A (काला) 120A सोकेट | PA66-G15 (काला) | |
| RT11.00106-00A | RT-A6-J-001B (नारंगी) 120A सोकेट | PA66-G15 (नारंगी) | |
| RT11.00107-00A | RT-A6-J-001C (लाल) 120A सोकेट | PA66-G15 (लाल) |
अनुप्रयोग परिदृश्य
#टैग
ऊर्जा भंडारण कनेक्टर,1500 वी डीसी पावर कनेक्टर,IP67 हाई करंट कनेक्टर
