उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| मॉडल श्रृंखला: | Xiaomi-2+4 सीरीज (LEVs चार्जिंग स्टैंड) | आवेदन श्रेणी: | नई ऊर्जा वाहन घटक और पावरट्रेन इंटरफेस |
|---|---|---|---|
| संभोग चक्र जीवनकाल: | ≥1,500 निवेशन/निष्कर्षण | तापमान प्रतिरोध: | -15 डिग्री सेल्सियस से 65 डिग्री सेल्सियस |
| सापेक्षिक आर्द्रता: | ≤ 98% (40°C पर) | परिदृश्यों के लिए उपयोग किया जाता है: | औद्योगिक मशीनरी, विद्युत वितरण प्रणाली, स्वचालित विनिर्माण, आदि। |

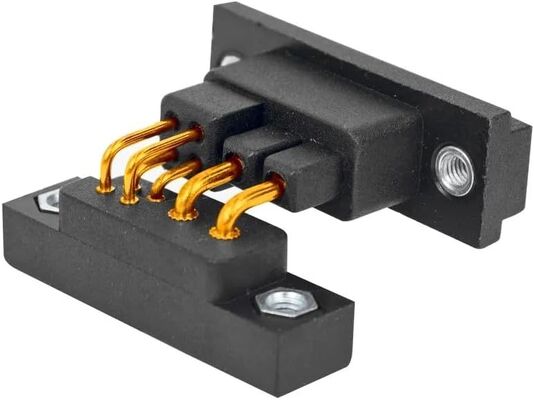

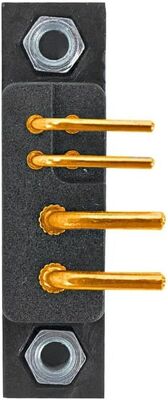

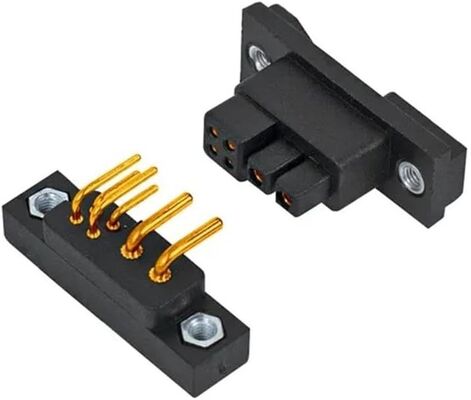

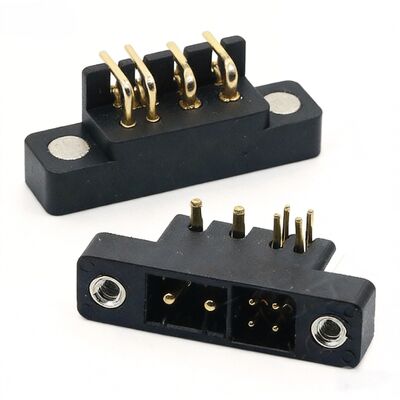

शाओमी 2+4 सीरीज 40A भारी ड्यूटी लिथियम बैटरी डिस्चार्ज प्लग ईवी चार्जिंग स्टैंड
उत्पाद की परिभाषा
एक संकर,भारी शुल्क के लिए आयताकार शक्ति और संकेत कनेक्टरहल्के इलेक्ट्रिक वाहनों (LEVs) में मॉड्यूलर लिथियम-आयन बैटरी एकीकरण के लिए डिज़ाइन किया गया है। यह एक निर्बाध,एक बाहरी या विनिमेय बैटरी पैक और वाहन के आंतरिक मोटर नियंत्रक बोर्ड के बीच प्लग-एंड-प्ले ब्लाइंड-मैट कनेक्शन.
प्रमुख विशेषताएं
तकनीकी विनिर्देश
| नहीं. | पैरामीटर | तकनीकी रेटिंग / विशेषता |
| 1 | ब्रांड / मॉडल | शाओमी 2+4 सीरीज लेव्स चार्जिंग स्टैंड |
| 2 | पिन लेआउट विन्यास | 2 पावर संपर्क + 4 सिग्नल/डेटा संपर्क (हाइब्रिड लेआउट) |
| 3 | अधिकतम निरंतर धारा | 40 एम्पियर (पावर पिन) |
| 4 | ऑपरेटिंग वोल्टेज रेटिंग | अधिकतम 75 वी डीसी (कम वोल्टेज/एलवीडी अनुरूप) |
| 5 | आरोही अभिविन्यास | सही कोण / घुमावदार पैर-थ्रू-होल (डीआईपी सोल्डर पैर) |
| 6 | आवास ज्यामिति | ध्रुवीकरण कुंजियों के साथ कॉम्पैक्ट स्क्वायर बॉडी (विपरित संभोग को रोकता है) |
| 7 | समाप्ति विधि | पीसीबी बोर्ड-टू-बोर्ड फ्लोटिंग माउंट |
व्यावहारिक उपयोग के मामले
कनेक्टर और केबल असेंबली FAQ
Q1: यह विशिष्ट डिजाइन 30A रेटेड LEV बैटरी पोर्ट में आम "पिघलने वाले प्लग" विफलता को कैसे रोकता है?
A:सस्ते कनेक्टर ढीले संपर्क सहिष्णुता पर निर्भर करते हैं जो लगातार चेसिस कंपन के संपर्क में आने पर उच्च माइक्रो प्रतिरोध से पीड़ित होते हैं।40Aप्रीमियम सोने/तामा संपर्क सतहों के साथ। यह भारी वोल्टेज भार और कठिन त्वरण के दौरान स्थानीय थर्मल निर्माण को कम करने के लिए इंजीनियर कम प्रतिरोध वाले आवरण में स्थित है।
Q2: क्या यह कनेक्टर सहायक बैटरी विस्तार पैक के लाइव-स्वैचिंग या हॉट-प्लगिंग का समर्थन करता है?
A:जबकि भौतिक संपर्कों को टिकाऊ यांत्रिक संभोग चक्रों को संभालने के लिए रेट किया गया है, माध्यमिक संकेत संपर्कों को निष्कर्षण के दौरान पावर पिन से पहले कनेक्शन तोड़ने के लिए उद्देश्य से व्यवस्थित किया गया है।यह सुनिश्चित करता है कि बीएमएस नियंत्रक मुख्य सर्किट शक्ति शारीरिक रूप से अलग हो जाता है से पहले सुरक्षित रूप से टेलीमेट्री सिग्नलिंग समाप्त कर सकते हैं.
Q3: बैटरी डॉकिंग के दौरान फ्रैगिल पीसीबी सोल्डर के निशानों को फ्रैक्चर होने से कौन सी विशिष्ट संरचनात्मक विशेषता बचाती है?
A:यह एक फ्लोटिंग बोर्ड-टू-बोर्ड मैकेनिकल क्लीयरेंस का उपयोग करता है। कनेक्टर हाउसिंग संरचनात्मक खेल के 0.5 मिमी से 1.0 मिमी तक की अनुमति देता है। यह माइक्रो-एलाइनिंग संरचनात्मक प्रभाव बलों और चेसिस मोड़ को अवशोषित करती है।यह आपके सर्किट बोर्डों पर तांबे के सोल्डरिंग बिंदुओं में सीधे स्थानांतरित होने से गतिज ऊर्जा रोकता है.
#टैग
40A बैटरी प्लग,2+4 पिन कनेक्टर,स्कूटर बैटरी डिस्चार्ज सॉकेट,बीएमएस डेटा पावर कनेक्टर,लेव पावर प्लग
